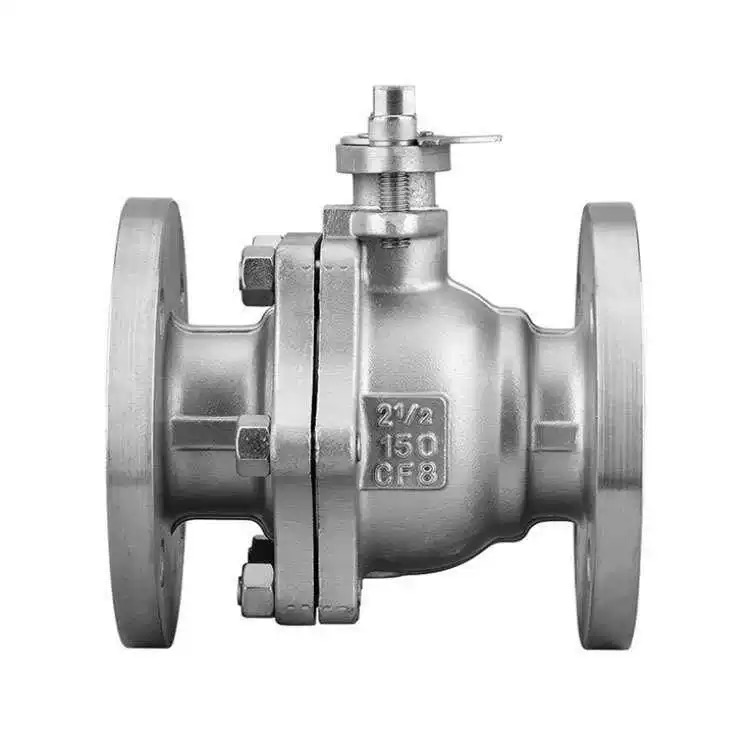

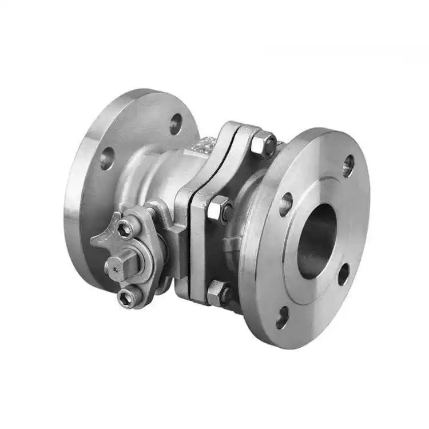

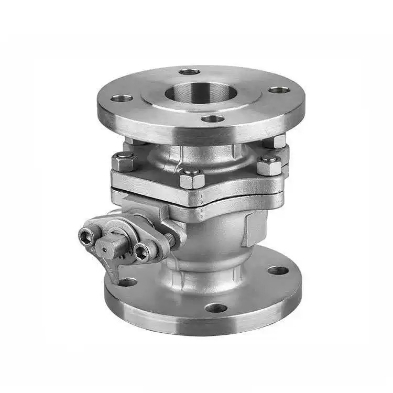

American Standard Flanged Ball Krunn

Aarbechtsprinzip

De Flux vu Medien gëtt kontrolléiert andeems de Ball 90 ° rotéiert.

En Duerchmiesser mam selwechten Duerchmiesser wéi d'Päif läit am Zentrum vum Ball. Wann de Grëff oder den Aktuator de Kugel 90 ° rotéiert, bis d'Duerchloch mat der Pipeachs ausgeriicht ass, fléisst d'Medien fräi ouni Obstruktioun, de Ventil ass voll op, an d'Flowresistenz ass bal null. Wann de Kugel eng aner 90 ° rotéiert, bis d'Duerchloch senkrecht zum Päif ass, blockéiert déi zolidd kugelfërmeg Uewerfläch de Passage komplett, de Ventil mécht zou, an eng zouverléisseg Ofschaltung gëtt erreecht.

Den amerikanesche Standard Flanged Ball Valve adoptéiert e bidirektionalen Dichtungsdesign, wat d'Medien erlaabt aus all Richtung anzeginn ouni Fluxrichtung Restriktiounen. Soft Seals (PTFE / PPL) erreechen null Leckage, während haart Seals gëeegent fir héich Temperatur an héich Drock. De Ventilstamm huet eng Anti-Blowout Struktur fir Sécherheet an Zouverlässegkeet ënner héijen Drock ze garantéieren. Shenchi ASME Standard Flange Kugelventile ginn strikt no API 608 Standards hiergestallt, déi séier Operatioun a enk Versiegelung ubidden, sou datt se ideal Ausschaltventile fir ASME Standard Pipelines an der Ueleg-, chemescher an Äerdgasindustrie maachen.

Produit Parameteren

Produit Numm: American Standard Flanged Ball Krunn	Spezifikatioune: (1/8 "-4") DN6-DN100
Nominell Drock: PN16	Kierpermaterial: WCB, SUS304 (CF8), SUS316L (CF3M) Kierpermaterial: WCB, SUS304 (CF8), SUS316L (CF3M)
Normen: ANSI, BS, DIN, ISO, JIS	Applicabel Temperatur: -20 ℃ ~ +150 ℃ (normal), bis +350 ℃ (héich Temperatur), bis -196 ℃ (niddreg Temperatur)
Intern Metal Material: WCB, SUS304 (CF8), SUS316L (CF3M)	Mëttelméisseg Temperatur: Héich Temperatur, niddereg Temperatur, mëttel Temperatur, normal Temperatur
Operatioun Method: Manua	Dichtungen: EPDM, PPL
Verbindung Method: Flange Verbindung	Uwendungen: Waasser, Loft, Gas, Ueleg, Flëssegkeeten, asw.
Origin: ChinaOrigin: ChinaOrigin: ChinaOrigin: China	Probe: Echantillon verfügbar

Kär Struktur an Design Highlights

Shenchi's qualitativ héichwäerteg amerikanesch Standard Flanged Ball Valves hunn eng Kärstruktur, déi de Ventilkierper, Kugel, Stamm a Sëtzdichtungen enthält. De Ball kann entweder e schwiewend Ball Design (DN50 an ënnen) oder engem fixen Ball Design (DN50 a virun) ginn. D'Duerchloch vum Ball entsprécht dem banneschten Duerchmiesser vum Päif, wat zu enger bal Null Flowresistenz resultéiert wann se komplett op ass. Eng Stamm Anti-Blowout Struktur verhënnert datt de Stamm ënner héijen Drock eraus flitt. En antistateschen Apparat suergt fir d'Konduktivitéit tëscht dem Kugel a Stamm, verhënnert datt d'Statesch Elektrizitéit opbaut. Fir ASME-Flangekugelventile mat verfügbare Zitater, Shenchi bitt detailléiert technesch Parametertabellen fir eng korrekt Modellauswiel a Budgetsberechnung fir Clienten ze erliichteren.
