Bulkhead Barbed Fitting

Shenchi stellt qualitativ héichwäerteg Bulkhead Barbed Fittings vir, speziell entwéckelt fir d'Routing vu Schlauch duerch Ausrüstungsplacke wärend zouverléisseg Dichtung. Aus Messing, SUS304, an SUS316L Edelstol, dës Armaturen bidden eng staark Korrosiounsbeständegkeet a si passend fir eng breet Palette vun Aarbechtsbedingungen.

Produit Struktur

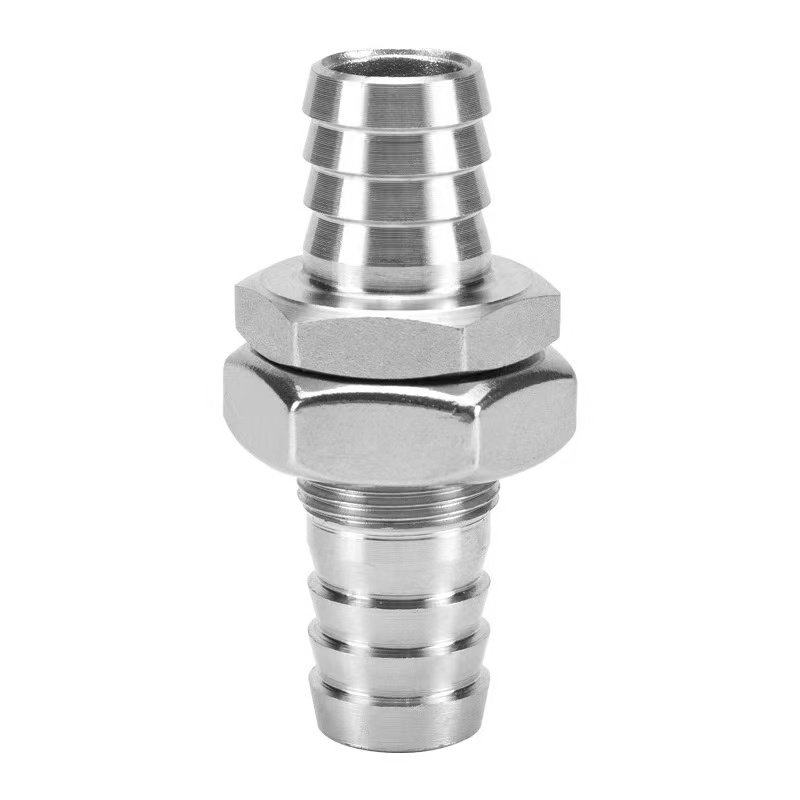

D'Struktur vum Bulkhead Barbed Fitting beinhalt d'Schutzfäegkeeten, eng Spermutter, a Barbed Schlauchverbindungen. Wärend der Installatioun ass nëmmen e Panelloch erfuerderlech; D'Spannung vun der Mutter fäerdeg de Fixéierungs- a Versiegelprozess.

De Barbed Enn huet en Anti-Rutsch Groove Design, suergt fir eng sécher Verbindung wann se mat enger Schlauchklemm benotzt ginn. Dës Armaturen gi wäit a Kontrollkabinetten, Waasserbehandlungsausrüstung, medizinescht Instrumenter, an aner verbonne Felder benotzt.

Produit Spezifikatioune

Strukturell Virdeeler

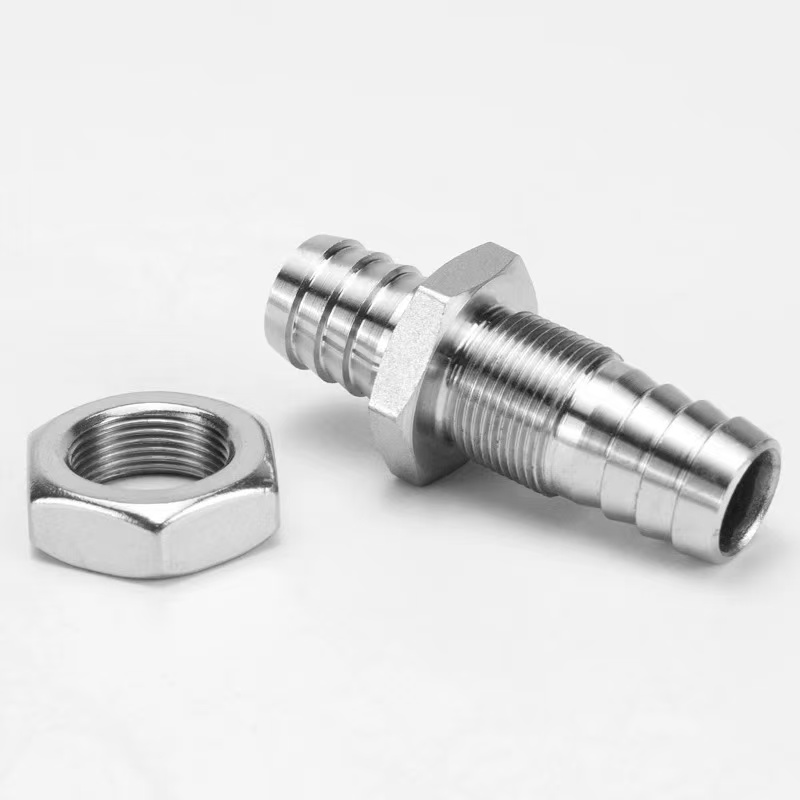

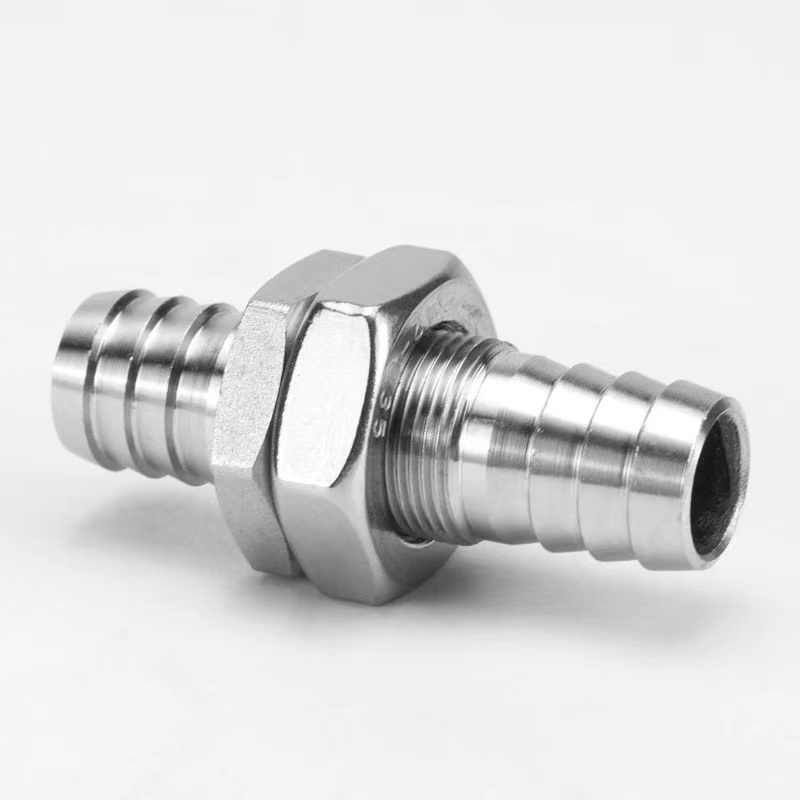

De Bulkhead Barbed Fitting ass e Päiffitting speziell entworf fir Schlauchen duerch Ausrüstungsplacken, Uschloss oder Schotten ze verleeden, wärend fixe Versiegelung ubitt. Seng Haaptstruktur beinhalt e Schottfuedem Sektioun, eng Sperrmutter, eng Dichtungsdichtung, an eng Barbed Schlauchverbindung. Während der Installatioun muss nëmmen e Lach vum entspriechende Duerchmiesser op der Panel gemaach ginn. D'Gewënnabschnitt vun der Fitting gëtt duerch d'Lach gefouert, an d'Mutter gëtt vun der entgéintgesate Säit festgehalen fir de Fixéierungs- a Versiegelprozess ze kompletéieren.

1. Schutzbefestigungsstruktur:D'Längt vun de Fuedemschnëtt ass un d'gemeinsam Paneldicke ugepasst. Wann d'Spärmutter festgehalen ass, bildt se eng steif Fixatioun mat der Panel, fir datt d'Befestigung sécher bleift och ënner externen Zuchkräften.

2. Barbed Schlauch Verbindung:Eng oder zwou Säiten vum Panel hunn barbed konisch Zänn fir de Schlauch anzesetzen an eng versiegelt Verbindung mat enger Schlauchklemm ze bilden. De Barbed Enn adoptéiert en duebelen Anti-Rutsch Groove Design, bitt wesentlech méi héich Auszuchsresistenz wéi gewéinlech Armaturen.

3. Dichtungssystem:Gummi Dichtungen oder O-Réng sinn op béide Säiten vum Panel geliwwert. Wann d'Mutter zougedréckt ass, gëtt d'Dichtungsdichtung kompriméiert, fir waasserdicht a staubdicht Versiegelung bei der Panelöffnung z'erreechen, mat enger Schutzbewäertung vu bis zu IP65 oder méi héich.

Installatioun Method

Shenchi's haltbar Bulkhead Barbed Fittings sinn einfach ze installéieren. Eng sécher a versiegelt Verbindung kann a just sechs Schrëtt erreecht ginn:

Schrëtt 1: Panel Hole Virbereedung

Maacht e entspriechend ronnt Lach op der Panel baséiert op dem baussenzegen Duerchmiesser vun der Fuedemsektioun. Vergewëssert Iech datt d'Lachrand glat a burrfräi ass fir d'Versiegelungsdichtung ze beschiedegen.

Schrëtt 2: Installéiert d'Dichtungsdichtung

Rutsch déi abegraff EPDM Dichtungsdichtung op de Fuedemsektioun, dréckt se géint d'Fittingbasis. Wann d'Versiegelung op béide Säiten vum Panel erfuerderlech ass, setzt eng Dichtung op all Säit.

Schrëtt 3: Gitt duerch de Panel

Füügt de Fuedemsektioun an d'Lach vun enger Säit vun der Panel, a suergt dofir datt d'Befestigungsbasis de Panel mat der Dichtungsdichtung an dertëscht kontaktéiert.

Schrëtt 4: Späert d'Sperrmutter

Schrauwen d'Sperrmutter op de Fuedemsektioun vun der entgéintgesate Säit vum Panel, a schrauwen se lues a lues mat engem Schlëssel. Recommandéiert Dréimoment: 5–8 N·m fir Messingmaterialien an 8–12 N·m fir Edelstol. Halt de passende Kierper stationär wärend der Spannung.

Schrëtt 5: Connect de Schlauch

Wielt eng Spezifizéierung wou de baussenzegen Duerchmiesser 0,5-1 mm méi grouss ass wéi de banneschten Duerchmiesser vum Schlauch. Füügt de Schlauch vertikal op d'Stapelend Enn bis en d'Basis erreecht. Fir Héichdrockapplikatiounen, benotzt eng Edelstahl-Schlauchklemm a befestigen se tëscht dem zweeten an drëtten Barbs.

Schrëtt 6: Sigel Integritéit Test

Maacht e statesche Drocktest bei 1,5 Mol den Aarbechtsdrock. Wann et kee Leckage fir dräi Minutten ass, ass d'Installatioun qualifizéiert.
