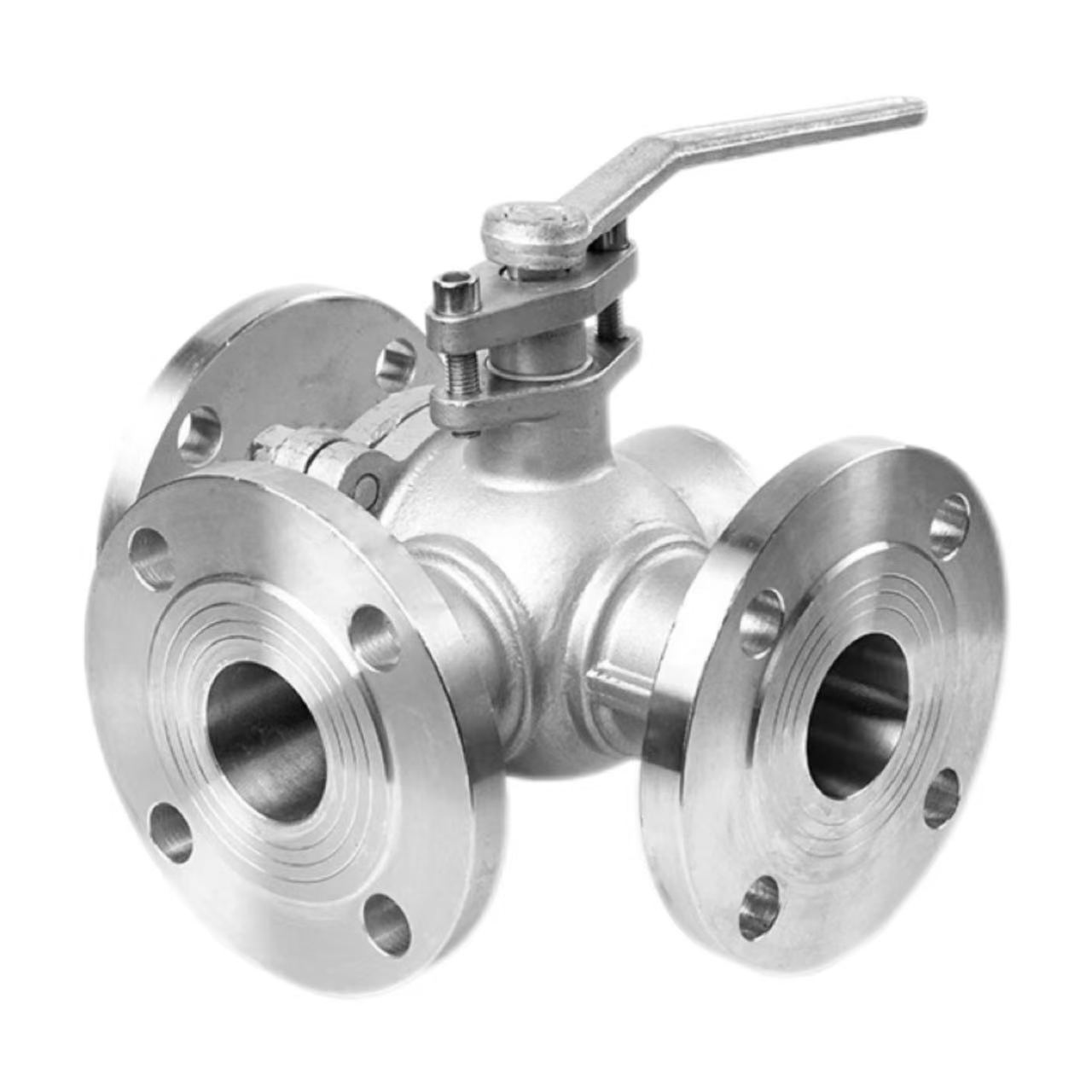

Dräi-Wee Flange Kugelventil

Aarbechtsprinzip

Den Aarbechtsprinzip vum korrosionsbeständegen Dräi-Wee-Flangekugelventil vun der Shenchi Fabrik baséiert op de L-förmlechen oder T-förmleche Kanäl, déi an de Ball geschnidden sinn. De Ball gëtt an der Mëtt vum Ventilkierper plazéiert an duerch e Grëff rotéiert. Wann de Ball rotéiert, alignéieren d'Kanäl mat oder kompenséiert vu verschiddene Ventilhäfen, realiséieren d'Schalten, Fusioun oder Spaltung vun der mëttlerer Flowrichtung.

L-förmleche Kugel:

 D'Rotatioun vun 90 ° erlaabt de Medium vum Inlet op all Outlet ze wiesselen, gëeegent fir Szenarie mat engem Inlet an zwee Outlets oder zwee Inlets an engem Outlet ëmzebréngen, wéi zum Beispill d'Flëssegkeet an zwee Reaktoren ofwiesselnd ze liwweren.

T-förmleche Kugel:

Rotatioun 180 ° erlaabt datt all dräi Ports gläichzäiteg verbonne sinn oder all zwee Ports matenee verbonne sinn, gëeegent fir zwee Medien ze vermëschen an dann auszeginn (Fusioun), oder e Medien an zwee Ausgäng opzedeelen (Split), sou wéi an Klimaanlag waarm a kal Waasser Vermëschungssystemer.

Produit Parameteren:

Produit Numm: Dräierkoalitioun Flanged Ball Krunn	Spezifikatioune: (1/8"-4") DN6-DN100
Nominell Drock: PN16	Kierpermaterial: WCB, SUS304 (CF8), SUS316L (CF3M)
Normen: ANSI, BS, DIN, ISO, JIS	Applicabel Temperatur: -20 ℃ ~ +150 ℃ (Standard), bis zu +350 ℃ (héich Temperatur), bis -196 ℃ (niddreg Temperatur)
Intern Metal Material: WCB, SUS304 (CF8), SUS316L (CF3M)	Mëttelméisseg Temperatur: Héich Temperatur, niddereg Temperatur, mëttel Temperatur, normal Temperatur
Operatioun Method: Manuell	Dichtungen: EPDM, PPL
Verbindung Method: Flange Verbindung	Uwendungen: Waasser, Loft, Gas, Ueleg, Flëssegkeeten, asw.
Urspronk: China	Probe: Echantillon verfügbar

Virdeeler vun der Flangeverbindung:

Shenchi 3-Wee flänzte Kugelventile benotze Flangeverbindungen. Am Verglach mat threaded Verbindungen, Flange Verbindungen bidden méi héich Drock Resistenz; d'PN16 Bewäertung kann stabil 1.6MPa Drock widderstoen. Demontage ass bequem, erliichtert regelméisseg Pipeline Inspektioun an Ënnerhalt. Zouverlässeg Dichtung ass gesuergt; d'Flangedichtung an d'Bolzen schaffen zesummen fir de Risiko vu Leckage ze eliminéieren. Gëeegent fir Pipelines mat groussen Duerchmiesser; fir Duerchmiesser iwwer DN50, wou threaded Verbindungen schwéier sinn, sinn d'Flanges de Standardwahl. Shenchi, e chinesesche 3-Wee-flänzte Kugelventil Hiersteller, bitt Flanges entspriechend ANSI, BS, DIN, a JIS Standards, déi d'Bedierfnesser vun de weltwäite Clienten entspriechen.

Installatioun Schlëssel Punkt 1: Flange Ausriichtung

Flange Alignment Wann Dir de Shenchi Dräi-Wee Flange Kugelventil installéiert, mussen d'Flanges Gesiichter ausgeriicht sinn. Déi zwee Flanges solle parallel a konzentresch sinn, mat der Ofwäichung net méi wéi déi zulässlech Gamme vun der Flangedichtung. Forcéiere Bolzenausrichtung wäert Ventilkierperverformung verursaachen, d'Kugelrotatioun an d'Versiegelungsleistung beaflossen. No der Ausrichtung soll d'Dichtung am Zentrum plazéiert ginn an däerf net kompenséiert ginn. A niddereg-Präis Dräierkoalitioun Flange Ball Krunn entsprécht net niddereg Qualitéit; Shenchi Produkter bidden héich Präzisioun a méi einfach Installatioun. Korrosiounsbeständeg Dräi-Wee-Flangekugelventile hunn Flangeoberflächefinishen déi Standarden entspriechen, fir méi zouverléisseg Dichtung ze garantéieren.

Installatioun Punkt Zwee: Bolt Spannung

Flangebolten mussen diagonal an Etappe festgehalen ginn. Fëllt Dréimoment graduell an 2-3 Etappen op, no enger 180° diagonaler Sequenz. Maacht net eng Säit op eemol fest, soss entstinn ongläiche Drock op der Dichtung Leckkanal. Bolt Dréimoment muss Standard Wäerter treffen; Iwwerspannung wäert de Flange oder de Bolzen beschiedegen, während d'Ënnerstrachung zu net genuch Dichtung resultéiert. Shenchi 3-Wee Flange Ball Krunn Fabréck bitt e recommandéiert Dréimoment Dësch fir Installateuren ze referenzéieren. Dës Installatiounspunkte sinn entscheedend fir eng laangfristeg Leckfräi Ventiloperatioun ze garantéieren; w.e.g. befollegt d'Spezifikatioune strikt.

Installatioun Punkt 3: Pipeline Ënnerstëtzung an Botzen

Virun der Installatioun muss d'Innere vun der Pipeline gereinegt ginn fir Schweißschlacken, Eisenfilen, Sand an aner Gëftstoffer ze entfernen. Auslännesch Objeten, déi an de Ventilhöhle kommen, kënnen de Ball oder Dichtungen kraazt, wat zu Leckage féiert. D'Pipeline muss onofhängeg ënnerstëtzt ginn; de Ventil däerf net d'Gewiicht vun der Pipeline droen. Grouss Duerchmiesser Téi Flange Ball Krunn sinn schwéier; Pipeline Ënnergang kann de Flange aus dem Zentrum zéien, wat d'Dichtung beschiedegt. Korrosiounsbeständeg T-Flange Kugelventile sinn aus WCB, SUS304 oder SUS316L Materialien, mat engem Kupfer oder Edelstahl Ventilkär. Nodeems d'Installatiounspunkten ofgeschloss sinn, sollt de Grëff fräi dréien ouni Stauen; de Ventil ass dann prett fir ze benotzen.
